Весы автомобильные электронные «Енисей»


Весы автомобильные электронные «Енисей»
Весы автомобильные "Енисей" предназначены для определения массы автомобиля и автопоезда с полным заездом на платформу весов. Весы «Енисей» изготавливаются по международному ГОСТ OIML R 76-1-2011 и имеют средний класс точности.

Весы "Енисей" внесены в государственный реестр средств измерений Российской Федерации. Номер в Госреестре 78717-20.

Конструкция

При эксплуатации весы подвергаются высоким нагрузкам. Поэтому грузоприемная платформа должна быть очень прочной, надежной и долговечной. Чтобы соответствовать современным требованиям высокой грузоподъёмности весов, надежности и долговечности, в автомобильных весах «Енисей» используется ортотропная конструкция с «U»- образными закрытыми ребрами жесткости.



Такие ребра жесткости герметичны и расположены вдоль всей платформы весов. «U»-образный профиль имеет высоту 265 мм и толщину 5 мм. Данное конструкторское решение позволило существенно увеличить горизонтальную и вертикальную жесткость весов, увеличить срок службы и исключить деформацию грузоприемной платформы во время эксплуатации.

Запас прочности такой конструкции более 200% от наибольшего предела взвешивания, срок эксплуатации не менее 17 лет.

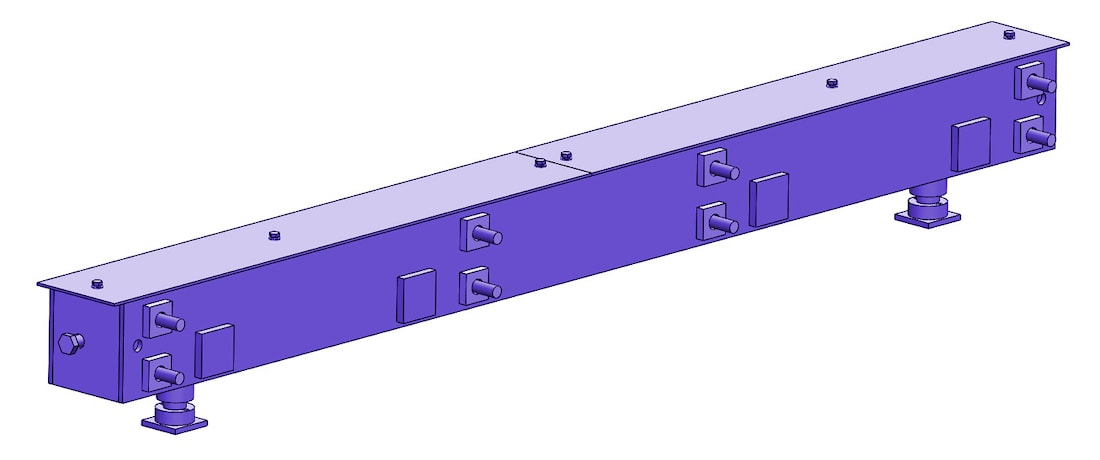

Конструкция весов «Енисей» разборная, состоит из модулей размером 5.67х1.25 метра и поперечных опорных балок, которые в сборе с помощью болтовых соединений образуют цельную платформу.

Преимущества:

  • Благодаря разборному типу конструкции, весы «Енисей» можно транспортировать на любые расстояния без привлечения специального транспорта, что снижает конечную стоимость весов.
  • При необходимости можно увеличить длину весов.
  • Сборочные работы весов производятся в кратчайшие сроки (до 6-и часов).
  • Конструкция весов позволяет беспрепятственно проводить уборку и техническое обслуживание.

Электронные компоненты:

Датчики

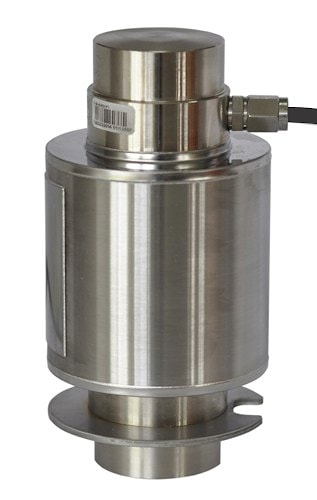

В стандартной комплектации автомобильные весы «Енисей» оснащаются тензометрическими датчикам колонного типа ZSFY-A30t компании Keli (Китай). Эта модель датчиков является лидером продаж в странах СНГ, Индии, Китая для автомобильных весов. Датчик выполнен из конструкционной стали, степень защиты IP67, сертифицированная точность 3000 делений согласно нормативов OIMLR60-С3

Датчик ZSFY-A30t имеет широкий диапазон температур эксплуатации и термокомпенсации (-40сº + 50сº), хорошо зарекомендовал себя при использовании в условиях нашего климата.

Весовой индикатор

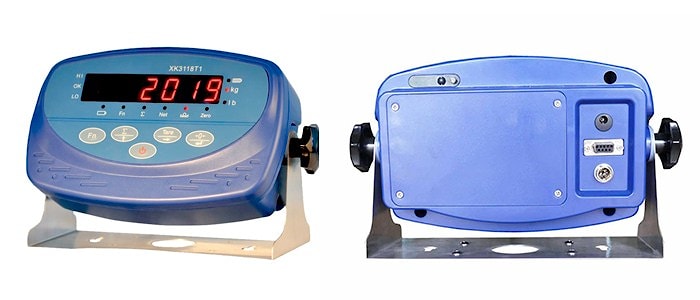

В стандартной комплектации весы оснащаются весовым индикатором XK3118T1 компании Keli (Китай)

Весовой индикатор имеет встроенную аккумуляторную батарею, что позволяет использовать весы без подвода электропитания в течении 24 часов, яркий светодиодный дисплей, и следующий ряд функций:
  • установка на ноль автоматически и вручную
  • подсчет количества штук
  • накопление результатов взвешиваний, подсчет суммы и среднего значения
  • тарирование по всему диапазону
  • индикация массы «брутто», «нетто», тары
  • сопряжение с компьютером;
  • диагностирование состояния весов и процесса взвешивания с выдачей сообщений и кодов ошибок.

Программное обеспечение

Программное обеспечение весов реализовано в весовом индикаторе.

Конструкция весов исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.007-2014 - "высокий".

Вид исполнения и способ установки

Фундаментные весы "Енисей" устанавливаются на бетонный фундамент с бетонными пандусами для заезда на весы (Рисунок-1.), либо в приямок малой глубины (Рисунок-2).

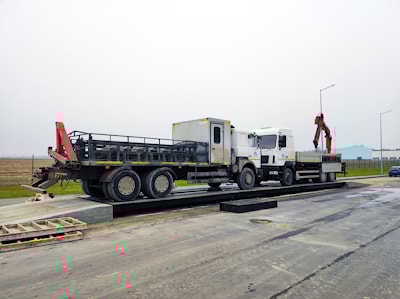

Рисунок -1 Фундаментное исполнение весов "Енисей" с бетонными пандусами.

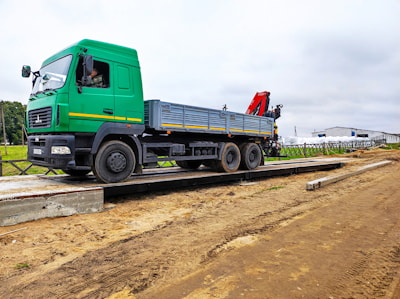

Рисунок -2 Фундаментное исполнение весов "Енисей" установленных в приямок.

Бесфундаментные весы – используются без устройства специального фундамента, устанавливаются на дорожные плиты либо бетонную "стяжку". В качестве заездов используются металлические пандусы.

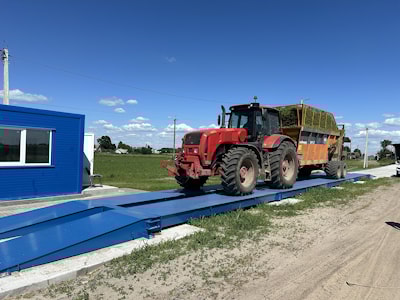

Рисунок -3 Бесфундаментное исполнение весов "Енисей" с боковыми ограждениями .

Качество

Автомобильные весы "Енисей" проходят полный цикл контроля качества:
  • Входной контроль осуществляется при приобретении электронных комплектующих и сырья для производства рамы весов.
  • Операционный контроль происходит непосредственно на рабочих местах при сборке и сварке грузоприёмной платформы.
  • При выпуске из производства все весы проходят приемо-сдаточные испытания отделом ТК предприятия, оформляются протоколы и делается отметка в паспорт, личного клейма контроллёра. После проведения ПСИ проходит первичная поверка с участием местного органа ЦСМС в соответствии с ГОСТ OIML R 76-1-2011 Приложение ДА, делается отметка в паспорт и происходит опломбирование весового терминала от несанкционированного доступа к ПО весов.

    Технические характеристики

    Весы автомобильные электронные Енисей в зависимости от наибольшего предела взвешивания, изготавливаются в пяти модификациях:
    • Енисей-20 - весы с максимальной нагрузкой 20000 кг;
    • Енисей-40 - весы с максимальной нагрузкой 40000 кг;
    • Енисей-50 - весы с максимальной нагрузкой 50000 кг;
    • Енисей-60 - весы с максимальной нагрузкой 60000 кг;
    • Енисей-80 - весы с максимальной нагрузкой 80000 кг;

    Основные технические и метрологические характеристики весов

    Таблица 2

    Наименование характеристикиЕнисей-20Енисей-40Енисей-50Енисей-60Енисей-80
    Класс точности, по ГОСТ OIML R76-1-2011средний
    Максимальная нагрузка Max, кг2000040000500006000080000
    Минимальная нагрузка Min, кг2002004004001000
    Действительная цена деления (шкалы) d и поверочный интервал весов е, кг1020202050
    Число поверочных интервалов весов, n20002000250030001600


    Диапазон выборки массы тары, %от 0 до 100
    Порог чувствительности весов, не более, е1,4
    Влияние устройства установки нуля на результат взвешивания, е± 0,25
    Диапазон рабочих температур, °С:

    - грузоприемное устройство,

    - терминал
    от минус 30 до плюс 40

    от 0 до плюс 40
    Напряжение питания, В6
    Потребляемая мощность, В∙А, не более8
    Степень защиты оболочки по ГОСТ 14254: - тензодатчики, -терминалIP67 IP55
    Средний срок службы весов, лет, не менее15
    Время установления рабочего режима, мин, не более30
    Время установления показаний, с, не более10
    Время непрерывной работы, ч, не менее16
    Вероятность безотказной работы0,9



    Интервал взвешивания в ценах поверочного деленияПределы допускаемой погрешности при поверке, кг
    Енисей-20Енисей-40Енисей-50Енисей-60Енисей-80
    от Min до 500 e510101025
    св. 500 e до 2000 е1020202050
    св. 2000 e-30303075

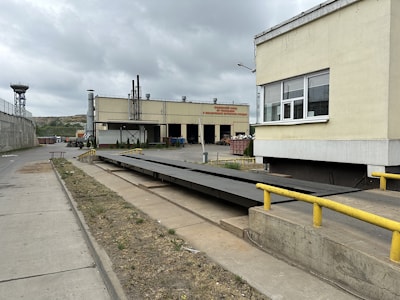

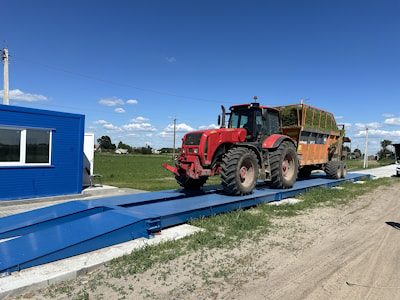

    Фотогалерея
